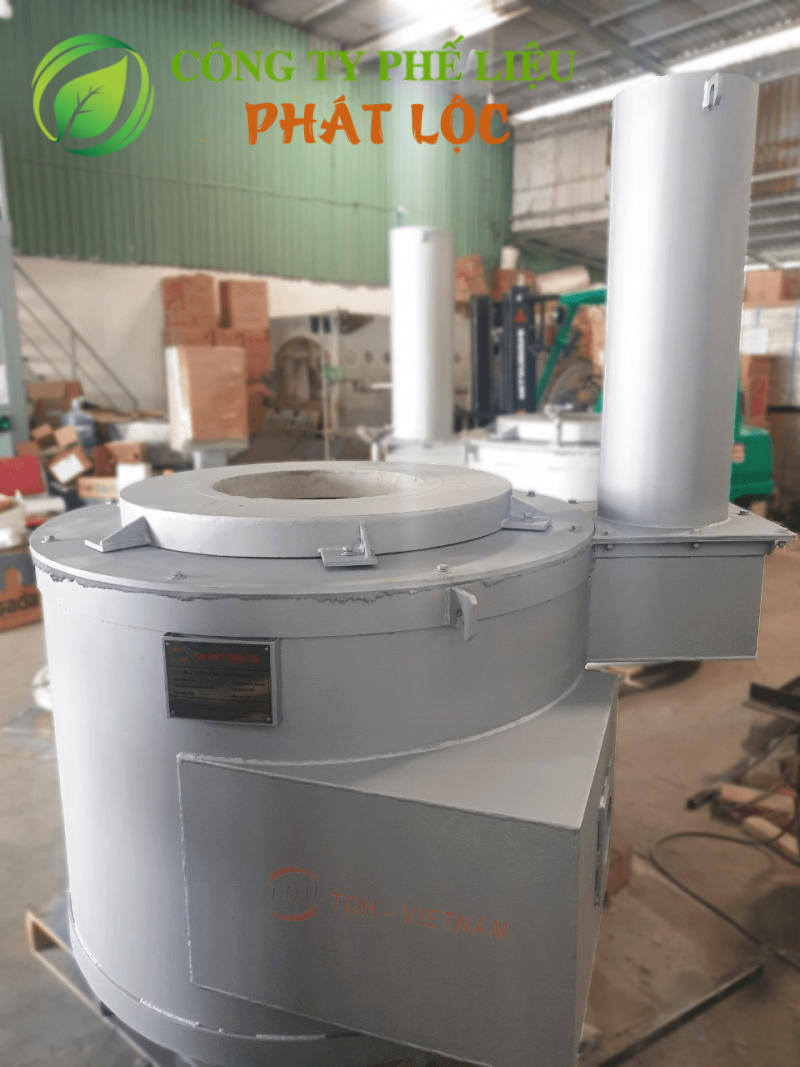

Công nghệ nấu nhôm phế liệu: Quy trình và Kỹ thuật chi tiết

Ngành tái chế nhôm phế liệu đang phát triển mạnh mẽ nhờ sự ứng dụng công nghệ tiên tiến, giúp tiết kiệm năng lượng và bảo vệ môi trường. Bài viết này sẽ giúp bạn giải đáp các thắc mắc:

• Công nghệ nấu nhôm phế liệu hoạt động như thế nào?
• Các loại lò nấu công nghiệp nào đang được ứng dụng phổ biến?
• Quy trình kỹ thuật chuẩn để tạo ra nhôm thỏi chất lượng cao?
• Giải pháp xử lý môi trường trong quá trình nấu nhôm?
• Tiêu chuẩn đầu vào nguyên liệu ảnh hưởng đến hiệu suất sản xuất ra sao?

Với kinh nghiệm lâu năm trong lĩnh vực thu mua phế liệu, Phế Liệu Phát Lộc cam kết cung cấp nguyên liệu chất lượng cao, đáp ứng nhu cầu của các xưởng sản xuất và tái chế nhôm trên toàn quốc.

Tổng quan về công nghệ nấu nhôm phế liệu hiện nay

Việc tái chế nhôm từ phế liệu đã trở thành xu hướng tất yếu trong bối cảnh tài nguyên thiên nhiên ngày càng khan hiếm. Để hiểu rõ hơn về tầm quan trọng và yêu cầu kỹ thuật, chúng ta cần xem xét các khía cạnh sau.

Tầm quan trọng của việc ứng dụng công nghệ trong tái chế nhôm

Công nghệ nấu nhôm phế liệu đóng vai trò then chốt trong ngành tái chế kim loại. So với khai thác quặng bauxite, quy trình nấu chảy nhôm phế liệu chỉ tiêu tốn khoảng 5% năng lượng.

Hiện nay, các doanh nghiệp đang đầu tư mạnh vào hệ thống lò nấu hiện đại để nâng cao hiệu suất. Công nghệ kiểm soát nhiệt độ tự động giúp giảm thiểu tổn thất kim loại trong quá trình oxy hóa. Điều này không chỉ tiết kiệm chi phí mà còn bảo vệ môi trường hiệu quả.

Các xưởng sản xuất cần đầu tư vào thiết bị phù hợp với quy mô và loại nguyên liệu. Việc chọn đúng công nghệ nấu nhôm phế liệu sẽ quyết định năng suất và chất lượng sản phẩm cuối cùng.

Các tiêu chuẩn kỹ thuật đối với nhôm thỏi thành phẩm

Nhôm thỏi sau nấu phải đạt các chỉ tiêu nghiêm ngặt về hàm lượng tạp chất. Hàm lượng nhôm tinh khiết thường yêu cầu từ 95-99% tùy theo ứng dụng cuối.

Các tạp chất như sắt, silicon, đồng cần được kiểm soát dưới ngưỡng cho phép. Sắt không quá 0.5%, silicon dưới 0.3% đối với hợp kim nhôm đúc. Đối với nhôm dùng trong ngành điện, yêu cầu độ tinh khiết còn cao hơn.

Tiêu chuẩn vật lý bao gồm kích thước thỏi, bề mặt không nứt, không rỗ khí. Các lò nấu nhôm phế liệu hiện đại thường tích hợp hệ thống sục khí và lọc để đảm bảo tiêu chuẩn này.

Phân loại nguyên liệu nhôm đầu vào cho quá trình luyện kim

Chất lượng nguyên liệu quyết định 70% hiệu quả của công nghệ nấu nhôm phế liệu. Việc phân loại chính xác giúp tối ưu quy trình và giảm chi phí xử lý.

Nhôm loại 1: Nhôm đà, nhôm thanh sạch (6063)

Đây là nguyên liệu cao cấp nhất với hàm lượng nhôm trên 98%. Nhôm đà thường đến từ thanh profile xây dựng, cửa sổ nhôm kính. Bề mặt sạch, ít sơn và tạp chất bám.

Loại này nấu chảy nhanh, tạo ít xỉ, hiệu suất thu hồi đạt 90-95%. Nhiệt độ nóng chảy ổn định ở khoảng 660°C. Không cần nhiều phụ gia tinh luyện.

Giá thu mua nhôm loại 1 cao nhất thị trường do chất lượng đầu ra tốt. Các xưởng ưu tiên sử dụng loại này cho sản phẩm cao cấp. Công nghệ nấu nhôm phế liệu áp dụng cho nhóm này tương đối đơn giản.

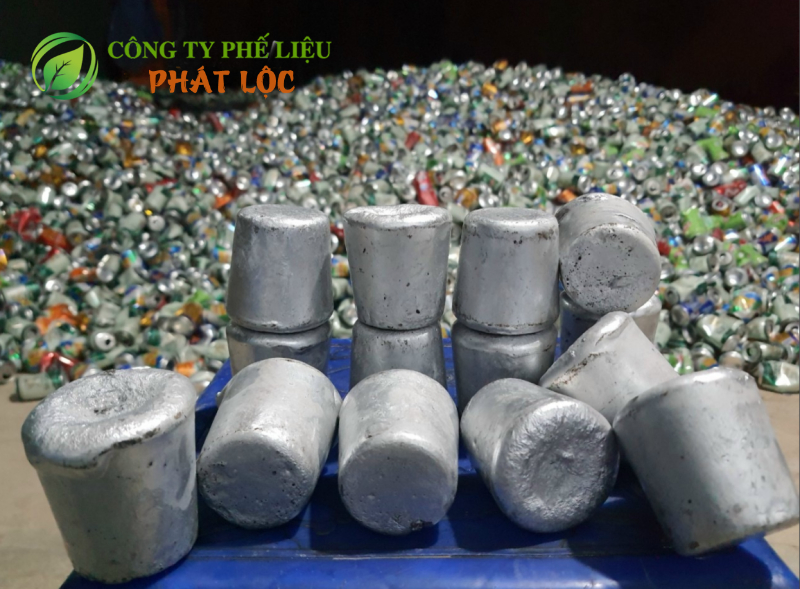

Nhôm loại 2: Hợp kim nhôm, nhôm máy, nhôm gia dụng

Nhóm này bao gồm phế liệu từ đồ gia dụng, linh kiện máy móc, vỏ máy tính. Hàm lượng nhôm dao động 85-95%, có lẫn hợp kim như magie, silicon, đồng.

Quy trình xử lý phức tạp hơn do cần tách các bộ phận nhựa, cao su, linh kiện điện tử. Nhiệt độ nấu cần điều chỉnh tùy thành phần hợp kim. Hiệu suất thu hồi khoảng 80-85%.

Để tối ưu hiệu quả, người thu mua nhôm phế liệu cần phân loại kỹ trước khi nấu. Loại này phù hợp sản xuất hợp kim đúc, linh kiện công nghiệp.

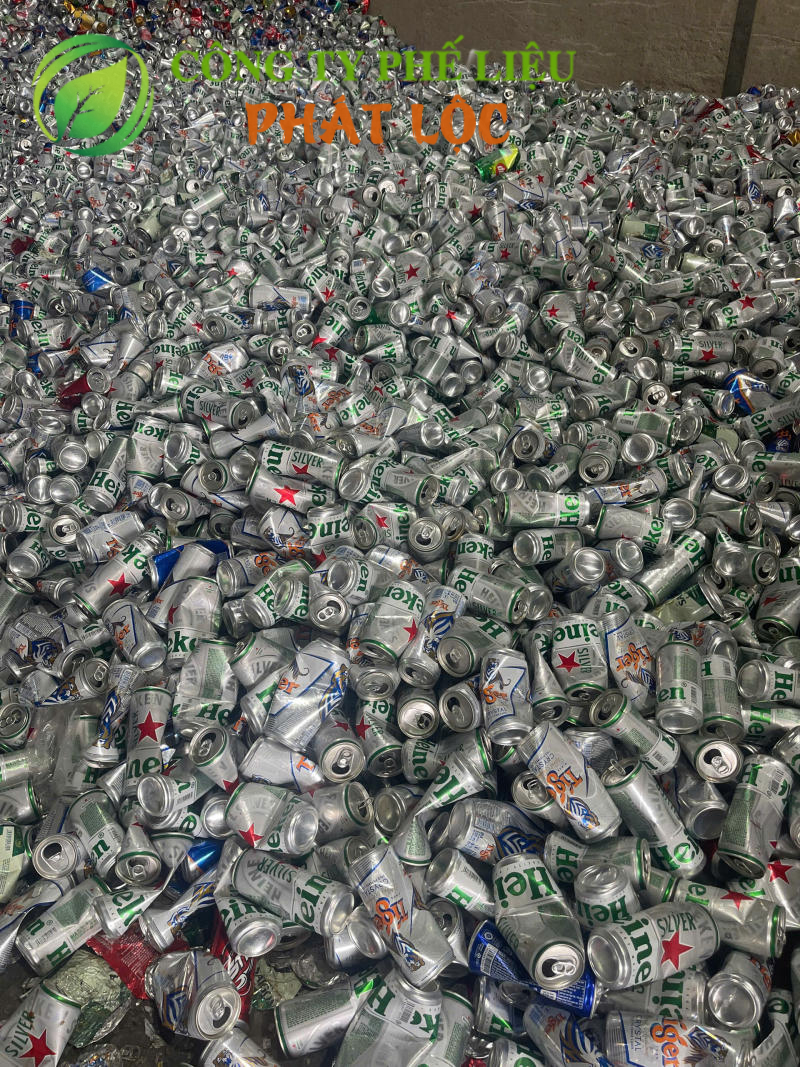

Nhôm loại 3: Mạt nhôm, vỏ lon và phế liệu hỗn hợp

Đây là nhóm nguyên liệu thấp nhất với nhiều tạp chất. Vỏ lon có lớp sơn, lót nhựa bên trong. Mạt nhôm từ gia công cơ khí thường dính dầu mỡ.

Hàm lượng nhôm thu hồi chỉ 60-75% do tỷ lệ xỉ cao. Cần giai đoạn tiền xử lý kỹ lưỡng: rửa dầu, nung sơ bộ tách chất hữu cơ. Công nghệ nấu nhôm phế liệu cho nhóm này đòi hỏi lò có hệ thống xử lý khí thải mạnh.

Chi phí năng lượng cao hơn 30-40% so với loại 1. Tuy nhiên, nguồn cung dồi dào với giá thấp. Phù hợp cho sản xuất hợp kim thông dụng, không yêu cầu tiêu chuẩn cao.

Các dòng lò nấu nhôm công nghiệp phổ biến nhất 2026

Lựa chọn loại lò phù hợp là yếu tố quan trọng để tối ưu chi phí và hiệu suất sản xuất. Mỗi dòng lò có ưu điểm riêng, phù hợp với quy mô và mục đích sử dụng khác nhau.

Lò phản xạ (Reverberatory Furnace) – Giải pháp cho công suất lớn

Lò phản xạ là dòng phổ biến nhất trong các nhà máy lớn. Công suất từ 5-50 tấn mỗi mẻ nấu. Nhiên liệu chủ yếu là gas tự nhiên hoặc dầu FO.

Nguyên lý hoạt động dựa trên nhiệt phản xạ từ vòm lò xuống bề mặt kim loại. Nhiệt độ vùng đốt đạt 1200-1400°C, vùng nóng chảy khoảng 700-750°C. Thời gian nấu chảy 4-6 giờ tùy khối lượng.

Ưu điểm là công suất lớn, vận hành ổn định, phù hợp nấu liên tục. Nhược điểm tiêu tốn nhiên liệu cao, khó kiểm soát cục bộ nhiệt độ. Công nghệ nấu nhôm phế liệu sử dụng lò này phổ biến ở các doanh nghiệp xuất khẩu.

Lò quay (Rotary Furnace) – Tối ưu hóa xử lý xỉ nhôm

Lò quay có thùng lò hình trụ quay quanh trục ngang. Chuyên xử lý mạt nhôm, xỉ nhôm từ lò phản xạ. Công suất 0.5-10 tấn mỗi mẻ.

Cơ chế quay giúp trộn đều nguyên liệu, tách tối đa nhôm khỏi xỉ. Hiệu suất thu hồi nhôm từ xỉ đạt 60-70%. Nhiệt độ làm việc 900-1100°C.

Thời gian nấu ngắn hơn lò phản xạ, chỉ 2-3 giờ. Tiêu tốn năng lượng thấp hơn 20-30%. Phù hợp kết hợp với lò phản xạ để xử lý phế liệu chất lượng thấp. Đây là giải pháp quan trọng trong công nghệ nấu nhôm phế liệu hiện đại.

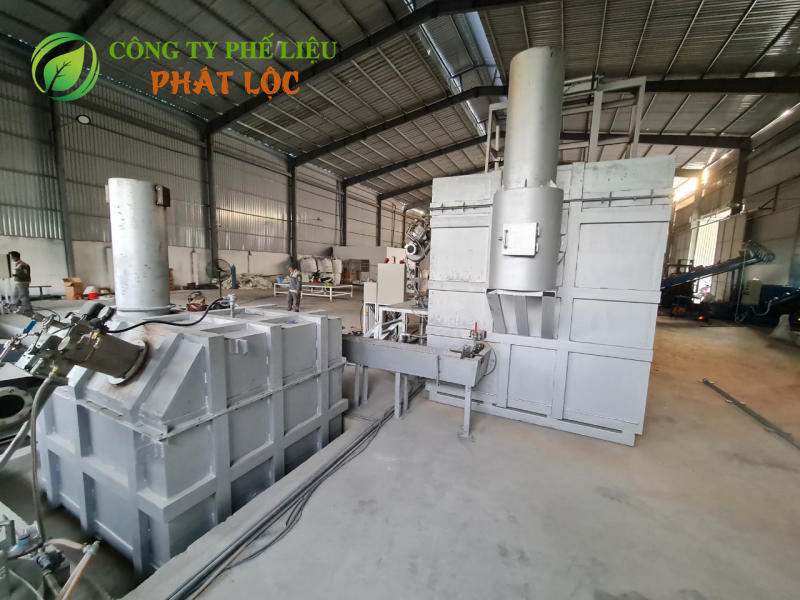

Lò cảm ứng điện từ – Công nghệ xanh tiết kiệm điện năng

Lò cảm ứng sử dụng điện năng, không đốt nhiên liệu hóa thạch. Cuộn dây cảm ứng tạo từ trường biến thiên, sinh nhiệt trực tiếp trong kim loại. Công suất 0.5-5 tấn.

Ưu điểm nổi bật là kiểm soát nhiệt độ chính xác ±5°C, nóng chảy đồng đều. Không khí thải cháy, môi trường làm việc sạch hơn. Hiệu suất sử dụng năng lượng đạt 70-80%, cao nhất trong các loại lò.

Nhược điểm là đầu tư ban đầu cao, phụ thuộc nguồn điện ổn định. Chi phí điện cao ở một số địa phương. Phù hợp với sản xuất hợp kim cao cấp, yêu cầu chất lượng nghiêm ngặt. Công nghệ nấu nhôm phế liệu bằng lò cảm ứng đang được nhiều doanh nghiệp quan tâm.

Quy trình kỹ thuật nấu nhôm phế liệu chuẩn quy mô xưởng

Quy trình chuẩn đảm bảo chất lượng đầu ra ổn định và tối ưu hiệu suất sản xuất. Mỗi giai đoạn đều có vai trò quan trọng, không thể bỏ qua.

Giai đoạn 1: Tiền xử lý, tách sắt và tạp chất phi kim loại

Bước đầu tiên là phân loại phế liệu theo chủng loại và mức độ sạch. Sử dụng nam châm điện hoặc băng tải từ tính để tách sắt, thép. Độ sạch tăng 20-30% sau bước này.

Tách nhựa, cao su, sơn bằng phương pháp nhiệt hoặc hóa học. Nung sơ bộ 300-400°C trong 30-60 phút để cháy hết lớp phủ hữu cơ. Rửa dầu mỡ bằng dung dịch kiềm nóng nếu cần.

Cắt, băm nhỏ phế liệu kích thước 5-10cm để tăng diện tích tiếp xúc nhiệt. Sấy khô ở 150°C loại bỏ độ ẩm, tránh nổ khi nạp vào lò nóng. Công nghệ nấu nhôm phế liệu thành công phụ thuộc nhiều vào bước tiền xử lý.

Giai đoạn 2: Nạp liệu và kiểm soát nhiệt độ nóng chảy

Khởi động lò đến nhiệt độ 300-400°C trước khi nạp liệu. Nạp từ từ theo lô nhỏ tránh rớt nhiệt đột ngột. Tốc độ nạp 200-300 kg/giờ tùy công suất lò.

Tăng nhiệt dần lên 700-750°C để nhôm nóng chảy hoàn toàn. Không tăng quá nhanh gây sốc nhiệt, nứt nồi lò. Giữ nhiệt ổn định ±10°C trong suốt quá trình.

Dùng que đo hoặc cảm biến nhiệt độ kiểm tra liên tục. Quan sát màu sắc kim loại lỏng qua cửa soi. Khuấy đều để nhiệt phân bố đồng đều. Thời gian nấu chảy hoàn toàn 3-5 giờ.

Khi làm việc với đơn giá thu mua phế liệu hợp lý, doanh nghiệp cần tối ưu từng giai đoạn để đảm bảo lợi nhuận.

Giai đoạn 3: Phối trộn phụ gia và tinh luyện hóa học

Sau khi nhôm chảy hoàn toàn, bắt đầu thêm phụ gia tinh luyện. Muối tinh luyện (NaCl, KCl) 1-2% khối lượng nhôm lỏng giúp tách tạp chất.

Thêm chất khử oxy hóa như Flux C-2, C-3 để giảm tổn thất kim loại. Khuấy đều bằng máy khuấy khí trơ hoặc thủ công. Xỉ nổi lên bề mặt, vớt ra liên tục.

Điều chỉnh thành phần hợp kim bằng cách thêm magie, silicon, đồng theo công thức. Lấy mẫu phân tích quang phổ để kiểm tra thành phần. Điều chỉnh đến khi đạt tiêu chuẩn. Công nghệ nấu nhôm phế liệu hiện đại thường tự động hóa bước này.

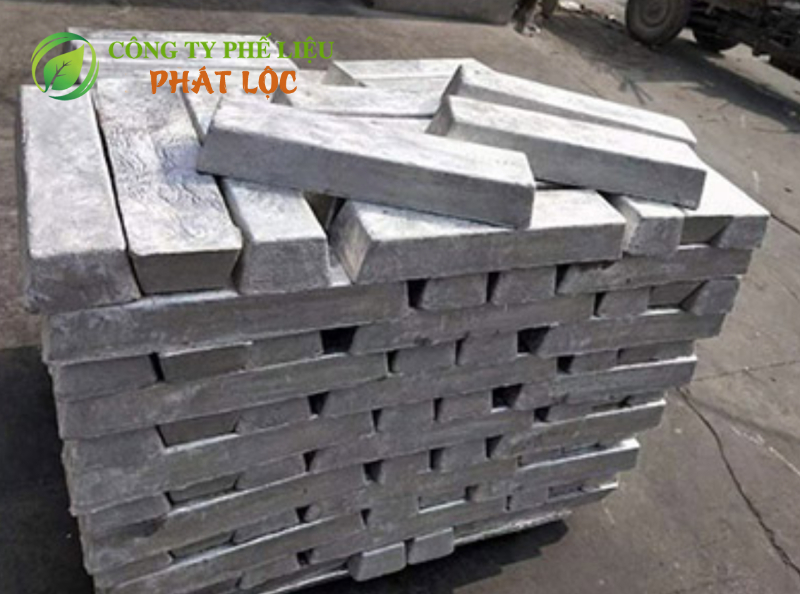

Giai đoạn 4: Sục khí khử tạp chất và đúc thỏi thành phẩm

Sục khí trơ (N2, Ar) qua kim loại lỏng 15-20 phút. Bọt khí nổi lên mang theo tạp chất, khí hòa tan. Giảm độ rỗ khí trong thỏi nhôm xuống dưới 2%.

Lọc kim loại lỏng qua màng gốm trước khi đúc. Loại bỏ tạp chất cứng, oxy hóa còn sót. Nhiệt độ đúc 720-740°C, không quá nóng gây oxy hóa.

Rót vào khuôn đúc thỏi, làm mát tự nhiên hoặc phun nước. Kích thước thỏi tiêu chuẩn 500x100x100mm hoặc 7-10kg/thỏi. Kiểm tra bề mặt, cân khối lượng, lấy mẫu phân tích cuối cùng.

Đóng gói, dán nhãn ghi rõ thành phần hợp kim, ngày sản xuất. Thành phẩm nhôm thỏi sau đó đưa vào kho hoặc xuất bán. Một quy trình công nghệ nấu nhôm phế liệu hoàn chỉnh đảm bảo chất lượng ổn định.

Giải pháp xử lý môi trường trong công nghệ nấu nhôm

Bảo vệ môi trường là yêu cầu bắt buộc đối với các cơ sở sản xuất. Đầu tư hệ thống xử lý đúng chuẩn giúp tránh vi phạm pháp luật và bảo vệ sức khỏe công nhân.

Hệ thống xử lý bụi và khí thải (CO2, SOx, NOx)

Khói thải từ lò nấu chứa bụi kim loại, khí CO, CO2, SOx, NOx. Hệ thống hút khói công suất lớn thu gom tại nguồn. Tốc độ hút 5000-10000 m³/giờ tùy quy mô lò.

Bụi thô lọc qua cyclon, hiệu suất 70-80%. Bụi mịn qua túi lọc vải hoặc lọc tĩnh điện, đạt 95-99%. Thu hồi bụi nhôm tái chế lại vào lò.

Khí thải qua tháp rửa kiềm (NaOH, Na2CO3) để trung hòa SOx. Nhiệt độ giảm xuống dưới 80°C trước khi thải ra môi trường. Nồng độ SOx, NOx đạt tiêu chuẩn QCVN 19:2009.

Lắp đặt hệ thống giám sát khí thải online kết nối cơ quan môi trường. Công nghệ nấu nhôm phế liệu xanh cần đầu tư từ 500 triệu - 2 tỷ đồng cho hệ thống này.

Quy trình quản lý và tái chế xỉ nhôm sau khi nấu

Xỉ nhôm chiếm 5-15% khối lượng nguyên liệu đầu vào. Chứa 30-60% nhôm kim loại lẫn trong oxy hóa nhôm, muối, tạp chất. Phân loại ngay khi còn nóng thành xỉ đen (nhiều nhôm) và xỉ trắng (ít nhôm).

Xỉ đen đưa vào lò quay thu hồi nhôm, hiệu suất 60-70%. Xỉ trắng sau tuyển có thể bán cho nhà máy gạch, xi măng làm phụ gia. Giá trị thu hồi 2-5 triệu/tấn.

Tuyệt đối không đổ xỉ nhôm ra môi trường vì phản ứng với nước sinh khí độc. Kho chứa xỉ phải có mái che, sàn bê tông, xa nguồn nước. Vận chuyển theo quy định chất thải công nghiệp.

Các vựa ve chai phế liệu uy tín thường có quy trình xử lý xỉ nhôm an toàn, tuân thủ pháp luật môi trường.

Phế Liệu Phát Lộc – Đối tác cung ứng nguyên liệu chuẩn cho công nghệ nấu nhôm

Lựa chọn đơn vị cung cấp phế liệu chất lượng là yếu tố quyết định hiệu quả sản xuất. Phế Liệu Phát Lộc tự hào là đơn vị hàng đầu trong lĩnh vực này.

Nguồn cung phế liệu nhôm ổn định, số lượng lớn toàn quốc

Phế Liệu Phát Lộc có mạng lưới thu mua rộng khắp 63 tỉnh thành. Hợp tác với hàng nghìn doanh nghiệp sản xuất, xây dựng, cơ khí. Khối lượng nhôm phế liệu thu mua 500-1000 tấn/tháng.

Đa dạng chủng loại từ nhôm thanh profile, nhôm đúc, nhôm tấm, vỏ lon. Phân loại kỹ lưỡng tại xưởng theo tiêu chuẩn công nghiệp. Đảm bảo độ đồng đều cho từng lô hàng.

Với lượng nhôm phế liệu nhập khẩu và nội địa dồi dào, chúng tôi đáp ứng nhu cầu cho cả xưởng nhỏ lẫn nhà máy lớn. Giao hàng đúng hạn, linh hoạt theo yêu cầu khách hàng.

Đối với các đơn vị có nhu cầu xuất khẩu nhôm phế liệu, Phế Liệu Phát Lộc hỗ trợ thủ tục hải quan, chứng từ đầy đủ theo quy định.

Cam kết chất lượng nhôm đầu vào giúp tối ưu quy trình nấu thỏi tại Phế Liệu Phát Lộc

Mỗi lô hàng được kiểm tra hàm lượng nhôm bằng máy quang phổ. Cam kết tỷ lệ tạp chất sắt, nhựa dưới 3-5% tùy loại. Khách hàng được lấy mẫu kiểm tra trước khi nhận hàng.

Tư vấn chọn loại phế liệu phù hợp với công nghệ nấu nhôm phế liệu của từng xưởng. Hỗ trợ kỹ thuật về tỷ lệ phối trộn, nhiệt độ nấu, phụ gia tinh luyện. Đội ngũ kỹ sư có kinh nghiệm sẵn sàng hỗ trợ 24/7.

Giá cả cạnh tranh, minh bạch, cập nhật hàng ngày theo thị trường. Thanh toán linh hoạt, hợp đồng dài hạn có ưu đãi đặc biệt. Chính sách bảo hành, đổi trả nếu chất lượng không đúng cam kết.

Với sứ mệnh đồng hành cùng ngành tái chế phát triển bền vững, Phế Liệu Phát Lộc không ngừng nâng cao chất lượng dịch vụ. Chúng tôi tin rằng nguồn nguyên liệu chất lượng là nền tảng để công nghệ nấu nhôm phế liệu đạt hiệu quả tối ưu nhất.
